Måle snødybde

[xibriz]

Høyaktuell problemstilling: Jeg ønsker å vite om jeg trenger å stresse ut å måkke før jeg skal på jobb eller om "det går bra".



Da trenger jeg å vite hvor mye snø det er på parkeringsplassen uten å gå ut å sjekke.



Så da tenkte jeg vi kunne droddle litt om hvordan man oppnår dette



Det beste vi kom opp med på jobb er en form for avstandsmåling. Litt usikker på om den gode gamle HC-SR04 i 45 graders vinkel på garasjeveggen vil kunne fungere.

Jeg har allerede ett IP-kamera, men jeg sjekket i mårrest og det var ikke brukanes.

[EivindM]

Enkleste måten er vel å se ut av vinduet... men du ønsker en form for automatisk deteksjon og varsling av dette?



Kanskje mulig å lage en regel basert på data fra Yr for ditt nærområde? Evt denne: https://ifttt.com/applets/196348p-snovarsel

Endret 26. november 2018 av EivindM

[Guahtdim]

Jeg tror han ønsker å vite faktisk status for parkeringsplassen, ikke hva spåfolket hos Yr antar om hans område.



Hvorfor HC-SR04 i førtifem grader? Er det for å få større forskjell mellom hvor mye snø som er kommet?



Ipkamera mot ett kjent mål er jo også en ide.

Endret 26. november 2018 av Guahtdim

[EivindM]

2 minutes ago, Guahtdim said:

Jeg tror han ønsker å vite faktisk status for parkeringsplassen, ikke hva spåfolket hos Yr antar om hans område.



Du får jo historiske data ganske raskt, ikke bare "spådata". Vet ikke hvor ofte dataene oppdateres, men vil tro det som regel snør omtrent like mye på hans parkeringsplass som andre steder innenfor måleområdet.



3 minutes ago, Guahtdim said:

Ipkamera mot ett kjent mål er jo også en ide.



Ja, men det gir neppe noen mulighet for automatisk deteksjon eller varsling.

[xibriz]

Jeg ser for meg at hvis jeg måkker klokken 17:00 så kan jeg få en status på hvor mye snø det har kommet mellom 17:00 og 06:15 når jeg står opp. Yr vil nok fungere dårlig fordi det er jo store lokale forskjeller. Vind vil jo også spille inn.

Jeg tror terreng er en stor faktor her.



Jeg kan selvfølgelig sette opp en målepinne slik at det blir lettere å se på kameraet jeg allerede har, men det er jo ikke så spennende.



HC-SR04 i 45 grader vinkel var vel mer ett forslag på vinkel. Hvis jeg monterer den på veggen må jeg jo gjerne måle 50 cm ut fra veggen for å få en reell måling.

Jeg leser at HC-SR04 kun har ~60cm rekkevidde å det kan fort bli litt lite.

Endret 26. november 2018 av xibriz

[EivindM]

Denne ser ut til å være noe lignende ditt opprinnelige forslag: http://www.howmuchsnow.com/snow/



Evt må du nok ha dyrere utstyr som i seg selv krever en del vedlikehold.

[berland]

60 cm? Jeg leser at den har opp til 400 cm rekkevidde. Det er også ca. samme enhet som jeg bruker på garasjeporten og bil-tilstedeværelse i garasjen, der husker jeg oppgitt rekkevidde var 500 cm.



Trolig ikke dumt å peke den litt utover for å prøve måle uforstyrret av veggen, og korrigere med Pytagoras i etterkant. Mister kanskje en cm nøyaktighet.



(jeg har tenkt på snødybdemåler selv i dag, siden snømengdepåvirker teledybde i hagen..)

[xibriz]

Kildene mine var kanskje litt dårlige, så det på en forumtråd fra 2012. De jeg har liggende er fra AliExpress så det er bare reklame i description-feltet ?



Jeg får koble opp en å sjekke. Jeg har en slik i drift for å sjekke om garasjeporten er åpen eller ikke, men jeg har den veldig nært objektet jeg skal måle (mindre enn 5 cm).

[berland]

https://www.maxbotix.com/Ultrasonic_Sensors/MB7334.htm



Trolig veldig brukandes, men været kan få ødelegge mange SR-04 for den prisen.

[Moskus]

Stavanger er OK sånt.

var forventet_Snødybde_i_mm = 0



Jeg hadde satt opp et kamera mot en målepinne, dvs. en tommestokk i større format.

[ArnieO]

2 hours ago, berland said:

60 cm? Jeg leser at den har opp til 400 cm rekkevidde. Det er også ca. samme enhet som jeg bruker på garasjeporten og bil-tilstedeværelse i garasjen, der husker jeg oppgitt rekkevidde var 500 cm.

Jeg gjør noe tilsvarende, og det er i hvert fall ikke noe problem å få god måling fra tak til gulv i garasjen. Jeg ser det greit på måleren om det står noe under sensoren når garasjedøra er lukket.

Om snøen gir godt nok ekko er vel noe som må testes.

[xibriz]

Da er prototypen klar. Monterer i morgen.





[Moskus]

Kult!

Deleliste og kode?

[xibriz]

Akkurat nå, Moskus skrev:

Kult!

Deleliste og kode?



Det kan jeg legge ut i kveld. Men det er ingen som vet hvordan denne avstandsmåleren reagerer på snø enda

[backspace]

Kult prosjekt. Ser flere andre har prøvd med samme sensor, en artikkel her som omtaler det bra  https://www.geekstips.com/arduino-snow-depth-remote-sensing-with-ultrasonic-sensor/



Hvordan virker disse sensorene hvis det er veldig mye snø i luften, får en litt feil verdier pga store snøfiller?



[xibriz]

Det var en bra artikkel om akkurat det samme som jeg prøver på @backspace Heldigvis har jeg fast strøm til prosjektet.



Men jeg ser at det ikke er anbefalt å ha lengere enn 3.3 meter til objektet. Min tenkte plassering er ca. 3 meter unna bakkenivå og i en liten vinkel, mulig jeg må se på alternative lokasjoner i kveld.



Jeg vil anta at man får en del feil når det snør, kanskje når det regner også? Time will show



[Moskus]

1 time siden, xibriz skrev:

Men det er ingen som vet hvordan denne avstandsmåleren reagerer på snø enda

Den bruker lydbølger så det burde strengt tatt ikke ha noe å si.

[backspace]

Ja, du får oppdatere status på hvordan dette går

[berland]

1 minutt siden, Moskus skrev:

Den bruker lydbølger så det burde strengt tatt ikke ha noe å si.

Det er mye "støy" i form av datagrums fra disse sensorene når man gjør kontinuerlige målinger, selv innendørs (eller er det bare mine slike sensorer?).  Tullemålepunkt må man klare fange opp i programvare og fjerne, så om fallende snøflak rett foran sensoren gir utslag, så gjør det neppe saken verre.



Eksempel fra yr sine nylige snømålinger:



(jeg skal ikke spekulere i hva som er feilkilden her, men noe er det nok..)

[Moskus]

Det er vel slike tilfeller da et "moving average" er mer fornuftig enn ren rådata ut fra sensoren, bl.a. for å kunne filterer ut urealistiske utslag...

[xibriz]

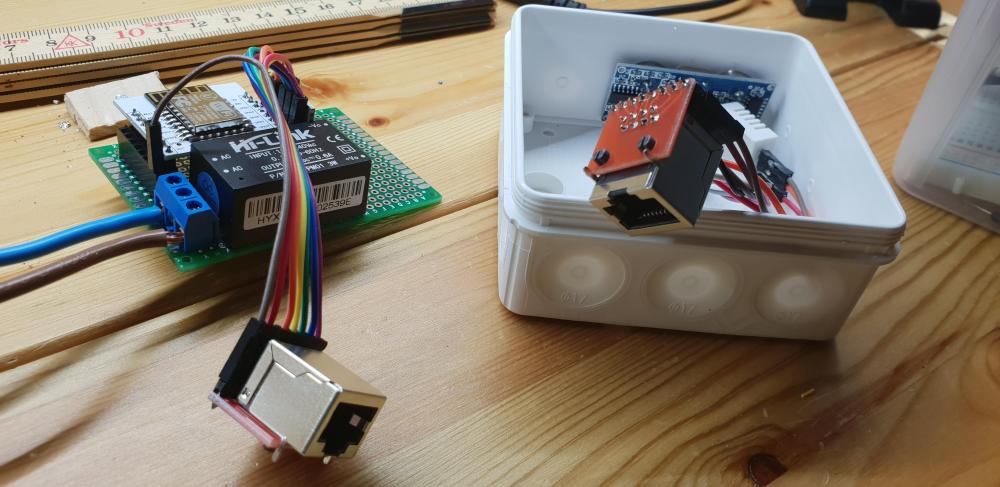

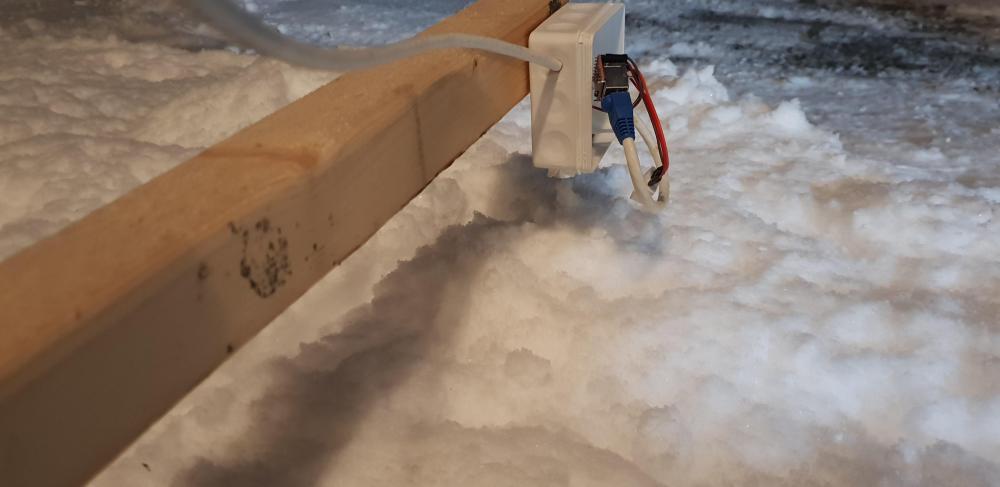

Da fikk jeg omsider montert sensoren. Den tenkte plasseringen fungerte tilsynelatende bra når jeg testet med å holde boksen der jeg hadde tenkt å skru den fast. Etter å ha skrudd den fast og kablet opp fikk jeg bare tulledata fra distansesensoren.



Etter mye feilsøking, sjekking av kabel, prøving med bilen under (som fungerte OK), så tenkte jeg at jeg skulle prøve med garasjeporten igjen. Da fungerte det (heldigvis) som forventet Jeg hadde ikke lyst til å flytte den etter å ha kablet opp. Så sensoren er nok helt i grenseland på avstand (260cm). Jeg antar at det er vinkelen mot objektet som er supernøye med så lang avstand. Jeg får se bonusen i det.. den dobler opp som garasjeportsensor... tulledata = porten åpen ?

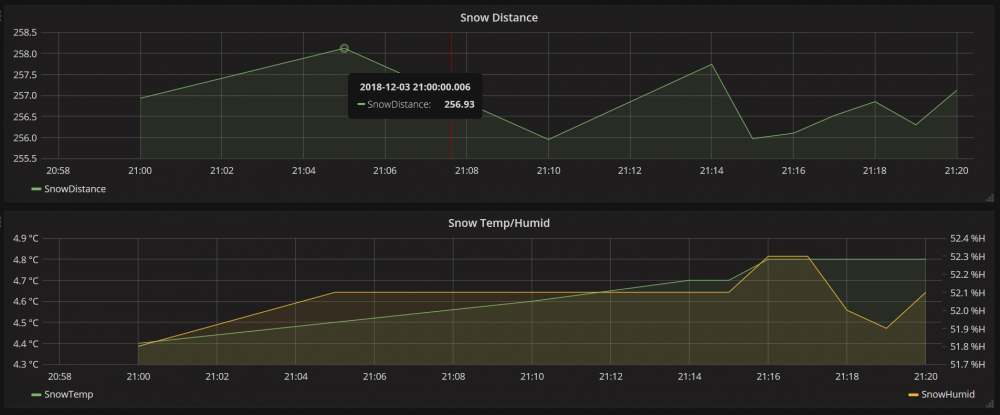

Foreløpige tall viser hopp på ca. 2 cm når ingenting beveger seg der ute.



[xibriz]

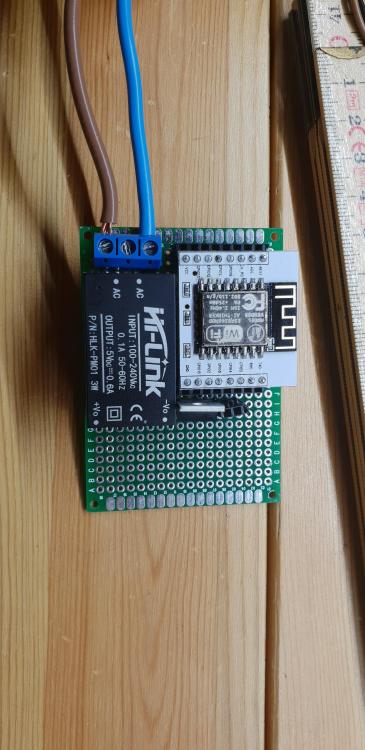

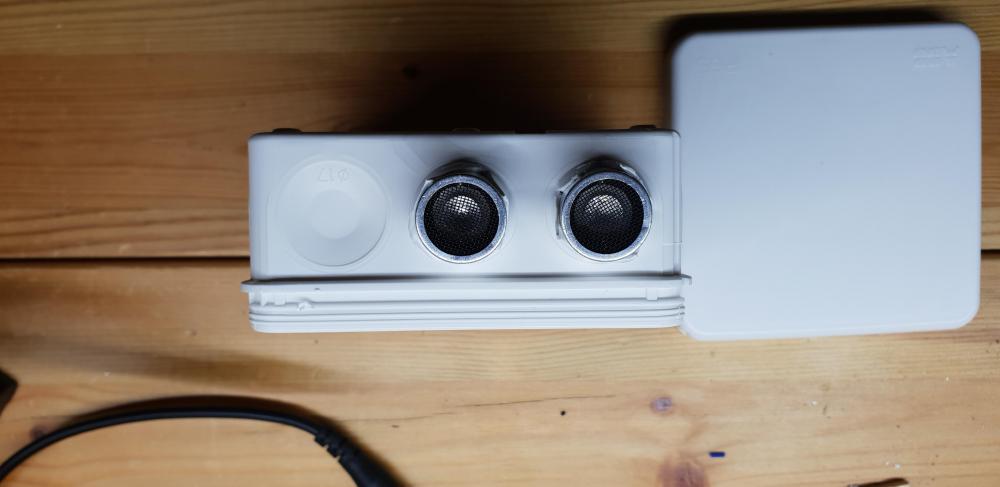

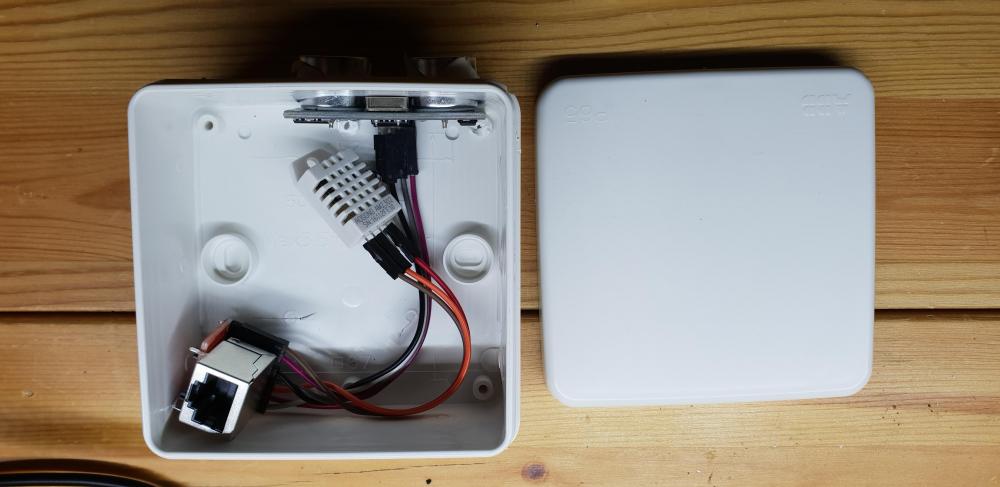

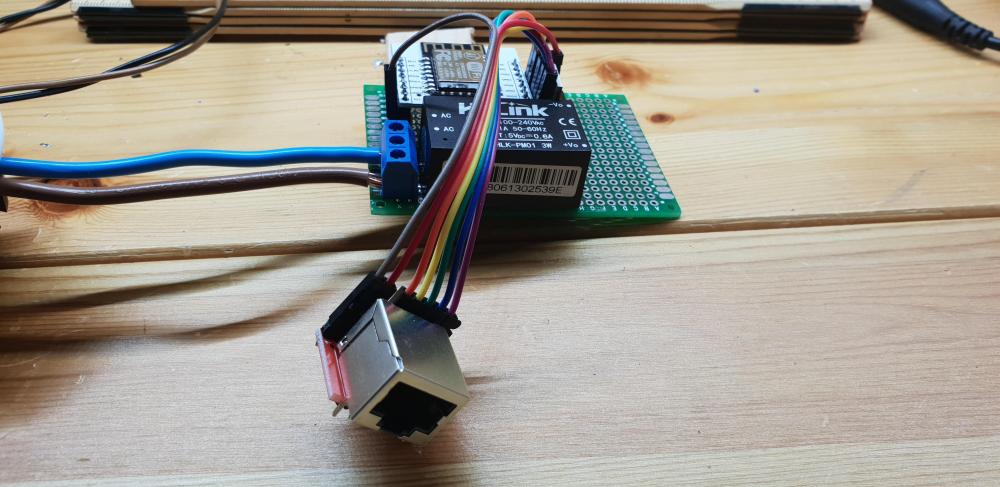

Resten av bildene:





Endret 3. desember 2018 av xibriz

[xibriz]

[berland]

Har du noe særlig vinkel utover på den sensoren? Jeg klarer ikke se at den peker noe annet enn loddrett..

Hvor langt ute er punktet på bakken den treffer, relativt vertikalen?



(og hva heter de RJ45-modulene, finner de ikke på aliexpress. Den hilink-trafoen fant jeg, og har bestilt noen av. Trygg nok til at du kobler den på 230V?)

[berland]

Regner du med du kobler snøsensoren din til vekkerklokka, som da vekker deg et kvarter tidligere om det er kommet noen cm snø?



(i påvente av automatisert snømåking)
