Hvordan få Fibaro Smart implant til å styre Bosch Tronic Heat 3500


Ellef333
 Del

Anbefalte innlegg

Hei,



Driver å styrer med smart implant.

Er det noen kloke hoder her som kanskje kan hjelpe meg?

Jeg har koblet opp utgang 1 i smart implant til klemme B5 og 6 i el-kjele.



Det jeg trenger hjelp til er når fibaro motion sensoren i stua, når en hvis temperatur eks 22grader så skal den sende beskjed til implant at den går i lukket posisjon på utgang 1.

Da temperaturen synker til ett gitt punkt, skal den åpne slik at el-kjel starter opp igjen. :)

Og om mulig få den til å stoppe ved dyr strøm via smart implant :)



Kjører HS3 på en raspberry pi.



Blir fibaro radiatorventiler etter hvert, men i vinter håper jeg denne løsningen kan brukes.


Endret av Ellef333
Lenke til kommentar
Del på andre sider

17 hours ago, Ellef333 said:

Det jeg trenger hjelp til er når fibaro motion sensoren i stua, når en hvis temperatur eks 22grader så skal den sende beskjed til implant at den går i lukket posisjon på utgang 1.

Problemet er altså selve eventet?

Har du sett denne:





Hvis det er for generelt, så spør igjen så finner vi ut av det! :)

Lenke til kommentar
Del på andre sider

Moskus skrev (21 timer siden):

Problemet er altså selve eventet?

Har du sett denne:





Hvis det er for generelt, så spør igjen så finner vi ut av det! :)



Usikker på om problemet er selve eventet :) Er passe fersk da det gjelder HS😇



Kan smart implantet kobles sånn? Spenning inn på den og el-kjele via utgang 1.

Få den til å switche på utgang 1, fra normal open til normal closed ved satt temperatur. Via temp i bevegelsessensoren, så tilbake igjen da temp synker under gitt verdi.











Lenke til kommentar
Del på andre sider

14 hours ago, Ellef333 said:

Kan smart implantet kobles sånn? Spenning inn på den og el-kjele via utgang 1.

Få den til å switche på utgang 1, fra normal open til normal closed ved satt temperatur. Via temp i bevegelsessensoren, så tilbake igjen da temp synker under gitt verdi.

Tja... det er et godt, men åpent spørsmål.

Hvis du får til å switche utgang 1 og det har ønsket effekt, så burde det vel fungere?





Har du et screenshot av eventet ditt?

Lenke til kommentar
Del på andre sider

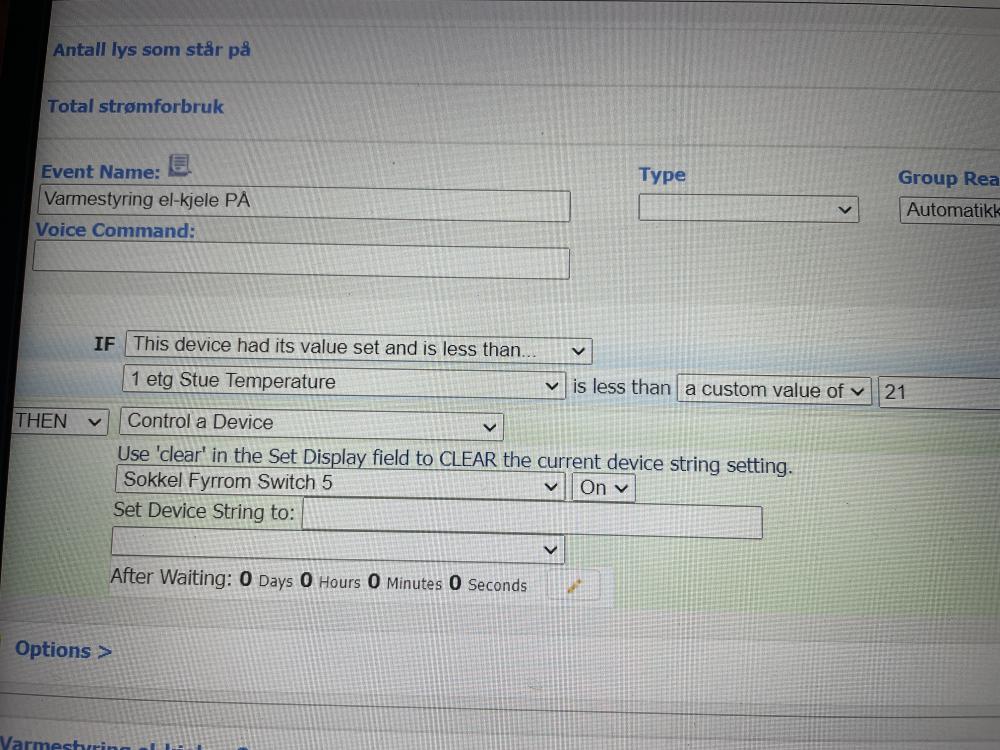

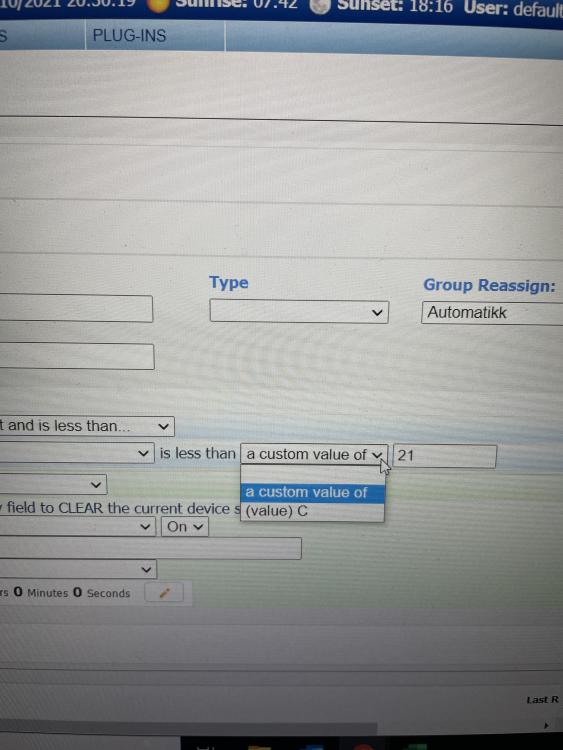

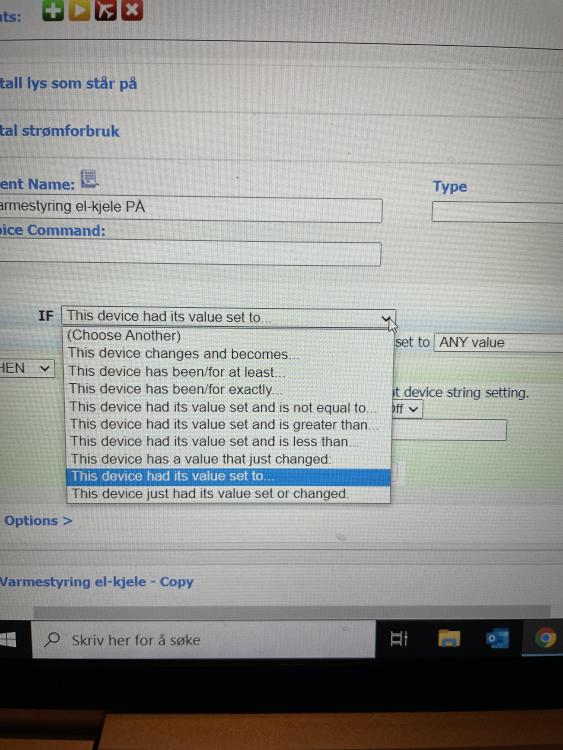

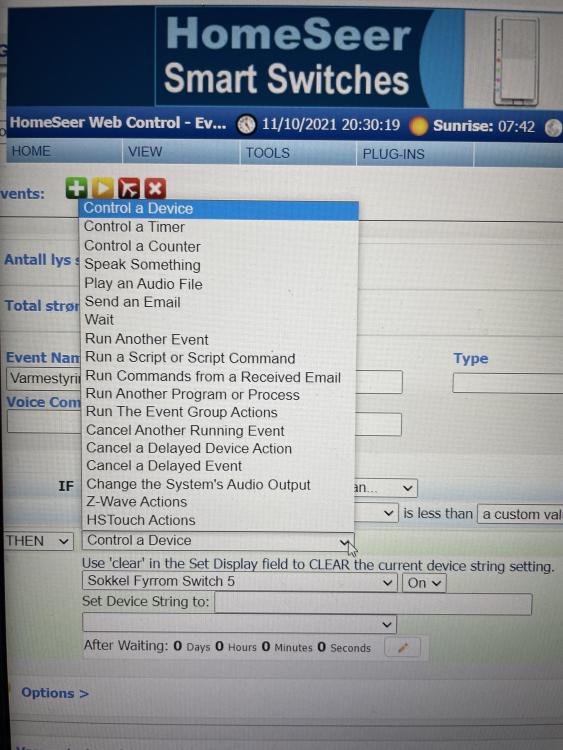

Er helt i start fasen, så har ikke laget noe event ennå.

Lurer veldig  på hvordan jeg skal gjøre det, samt om det i det hele tatt går. Tilkobling og hvilke parametere som bør endres.

Syns jeg får lite respons i fra smart implantet på det velse jeg har prøvd. :) Men er stor mulighet at feilen ligger hos meg og ikke smart implant :P



Hadde det kanskje vært lettere og bedre å bruke enkel switch 2 i stede. 🤷‍♂️

Lenke til kommentar
Del på andre sider

15 hours ago, Ellef333 said:

Hadde det kanskje vært lettere og bedre å bruke enkel switch 2 i stede. 🤷‍♂️

Nei! Switch 2 er ikke et relé, og kan gi deg 220V direkte.



Men det er jo bare å koble fra Smart Implant og måle koblingen på Output 1 når du skrur den av og på. :)

Lenke til kommentar
Del på andre sider

Fibaro Smartimplant kan kobles slik du beskriver, ettersom signalet er 24V DC.

(Du kan også strømforsyne Fibaro Smartimplant direkte fra elkjelen. Klemme B1(-) kobles til GND(Blå leder) og B2(+) kobles til P(Rød leder))

Klemme B5 kobles til ene klemmen på Output 1 på Smartimplant

Klemme B6 kobles til andre klemmen på Output 1 på Smartimplant

Begrensningen er Smartimplant som har maks strøm 150mA.

Hva er strømmen som går i sløyfen mellom B5 og B6 på elkjelen?



Ellef333 skrev (På 2.10.2021 den 16.44):

Da temperaturen synker til ett gitt punkt, skal den åpne slik at el-kjel starter opp igjen.

Teknisk dokumentasjon for elkjelen sier at funksjonen av denne termostat tilkoblingen er motsatt.

Har du sjekket at termostat av faktisk er av på elkjelen?

Sitat

7.3 Varmereguleringssystem

7.3.1 På-/av-termostat

Oppvarmingen reguleres av en romtermostat som er installert i et referanserom, som ved hjelp av den børverdien for romtemperaturen kobler inn og ut kjelen. Temperaturen til alle rom som forsynes av varmeanlegget retter seg etter denne termostaten.

Temperaturen anleggsvannet i kjelen reguleres av kjeltermostaten.

Radiatorene i referanserommet skal ikke være utstyrt med termostatventiler.

Det anbefales, at radiatorer utenfor referanserommet utstyres med termostatventiler, men minst to radiatorer er uten ventiler (bad og referanserom).

Denne kontrollen er utstyrt med beskyttelse mot syklusoperasjon.

Dette betyr at når termostaten er slått av, gjelder en minimumspause før det er mulig å slå på kjelen igjen.

Når romtermostaten slås på starter kjelen.

Når termostaten slås av avsluttes driften av kjelen.

Pumpen fortsetter å gå tilsvarende valgt etterløpstid (par. PA01).



For å styre dette må du ha to eventer.

Ett event for å slå på varmen og ett event for å slå av varmen.

(Forutsetter funksjon på termostat som OFF = varme av og On = varme på.)



Varme PÅ

IF TemperaturStue has a value that is lower than 22

THEN Set Device Fibaro Smartimplant output 1 to ON



Varme AV

IF TemperaturStue has a value that is higher than 24

THEN Set Device Fibaro Smartimplant output 1 to OFF



Forskjell i temperatur(AV/PÅ) (Hysterese) er satt for å unngå hurtig av og på slag av kjelen ved små endringer i temperaturen.

Dette er uansett ivaretatt i elkjelens elektronikk med minimumspause etter at termostaten er slått av (minimums tid fra stopp til start).



For å stoppe varmen etter strømprisen må du i eventene legge til noe som tar hensyn til strømprisen.

Varme PÅ

IF TemperaturStue has a value that is lower than 22

AND IF strømpris has a value that is lower than XX

THEN Set Device Fibaro Smartimplant output 1 to ON



Varme AV

IF TemperaturStue has a value that is higher than 24

OR IF strømpris has a value that is higher than YY

THEN Set Device Fibaro Smartimplant output 1 to OFF



Strømprisen (XX og YY) må du bruke andre elementer til å finne ut av. F.eks. TibberSeer og noen eventer for å avgjøre strømprisen i forhold til høyeste strømpris i dag, høyeste ønskede strømpris, osv. Dersom du har fastpris/pristak er det en enkel øvelse.



Alternativ til Smartimplant er f.eks. Qubino Flush 1D Relay. Kan forsynes med 24V DC og har separat rele for utgang (10A).



Nå er dette generelle betraktninger fra min side.

Orakler på HomeSeer og andre smarthus løsninger vil sikkert komme å gi deg bedre veiledning.



  • Like 1
Lenke til kommentar
Del på andre sider

Jarle F skrev (1 time siden):

Fibaro Smartimplant kan kobles slik du beskriver, ettersom signalet er 24V DC.

(Du kan også strømforsyne Fibaro Smartimplant direkte fra elkjelen. Klemme B1(-) kobles til GND(Blå leder) og B2(+) kobles til P(Rød leder))

Klemme B5 kobles til ene klemmen på Output 1 på Smartimplant

Klemme B6 kobles til andre klemmen på Output 1 på Smartimplant

Begrensningen er Smartimplant som har maks strøm 150mA.

Hva er strømmen som går i sløyfen mellom B5 og B6 på elkjelen?



Teknisk dokumentasjon for elkjelen sier at funksjonen av denne termostat tilkoblingen er motsatt.

Har du sjekket at termostat av faktisk er av på elkjelen?



For å styre dette må du ha to eventer.

Ett event for å slå på varmen og ett event for å slå av varmen.

(Forutsetter funksjon på termostat som OFF = varme av og On = varme på.)



Varme PÅ

IF TemperaturStue has a value that is lower than 22

THEN Set Device Fibaro Smartimplant output 1 to ON



Varme AV

IF TemperaturStue has a value that is higher than 24

THEN Set Device Fibaro Smartimplant output 1 to OFF



Forskjell i temperatur(AV/PÅ) (Hysterese) er satt for å unngå hurtig av og på slag av kjelen ved små endringer i temperaturen.

Dette er uansett ivaretatt i elkjelens elektronikk med minimumspause etter at termostaten er slått av (minimums tid fra stopp til start).



For å stoppe varmen etter strømprisen må du i eventene legge til noe som tar hensyn til strømprisen.

Varme PÅ

IF TemperaturStue has a value that is lower than 22

AND IF strømpris has a value that is lower than XX

THEN Set Device Fibaro Smartimplant output 1 to ON



Varme AV

IF TemperaturStue has a value that is higher than 24

OR IF strømpris has a value that is higher than YY

THEN Set Device Fibaro Smartimplant output 1 to OFF



Strømprisen (XX og YY) må du bruke andre elementer til å finne ut av. F.eks. TibberSeer og noen eventer for å avgjøre strømprisen i forhold til høyeste strømpris i dag, høyeste ønskede strømpris, osv. Dersom du har fastpris/pristak er det en enkel øvelse.



Alternativ til Smartimplant er f.eks. Qubino Flush 1D Relay. Kan forsynes med 24V DC og har separat rele for utgang (10A).



Nå er dette generelle betraktninger fra min side.

Orakler på HomeSeer og andre smarthus løsninger vil sikkert komme å gi deg bedre veiledning.
