Har et inntrykk av at folk ville se hvordan jeg bygget min versjon av MagicMirror2.



Jeg har et forholdsvis lite bad og trenger derfor ikke så veldig stort speil, heldigvis. Det dyreste med hele pakken er selve speilet, et såkalt spionspeil (ja, glassmestrene kaller det for dette). Når det er sagt gir dette speilet et ekslusivt preg som er vanskelig å forklare, det er som det er litt sotet i forhold til vanlige speil. Speilet er gjennomlysbart, noe som krever at man er nøye ved installering av monitor.



Det første man gjør er å lage selve rammen. Den kan bestå av hva som helst; har du tilgang på stålverksted kan gjerne aluminiumprofiler brukes, jeg brukte MDF. Dette er et dødt materiale som er enkelt å forme og male over. Brukte grunning og våtromsmaling da speilet står på bad. Det er viktig å tenke lufting da det kan bli varmt bak speilet, alt etter hvor mye plass man har.

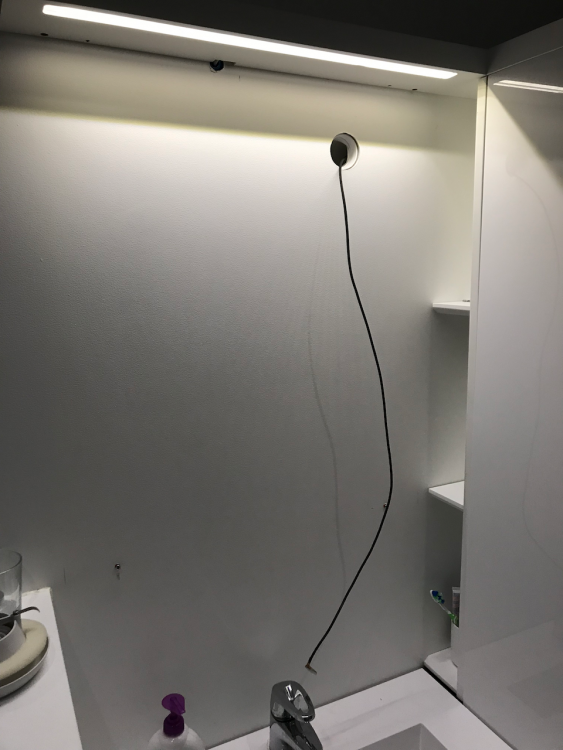

Jeg planla speilet i forbindelse med bygging av leilighet, derfor la jeg opp sentralstøvsugerrør i veggen for god nok plass til kabler:

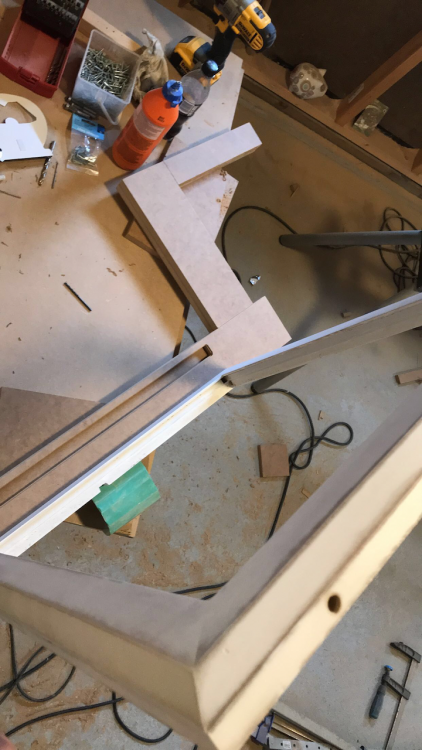

Her er jeg i gang med selve rammen ("L-en" nederst på bildet er der hvor speillyset er montert, henger på vegg og toppen av skap):





Så var det montering av skjerm. Dette er en standard PC-monitor med HDMI-inngang. Måtte demontere dette og flytte hovedkortet på siden av skjermen pga. "plassproblemer", kalkulerte sådan. Det jeg ikke hadde kalkulert skikkelig var størrelsen på HDMI-kontakten, denne måtte modifiseres kraftig. Tenk litt på helheten før du lager rammen. Samtidig skal det jo se pent ut, uten at det henger 10cm ut av veggen.

Jeg brukte borrelås for å feste skjermen og reklamefolie rundt for å sikre meg mot lysutslipp på sidene av skjermen.



Slik ser baksiden ut:





Selve softwaren er enkel å installere og kjøres på en RPi. Jeg loddet en kabel på AV/PÅ bryteren på skjermen, slik at RPi også kan slå denne av og på. Skjermen min har hardkodet strømsparing etter 4 timer, slik at den må vekkes manuelt via power-knappen uansett. PIR i rommet slår skjermen av og på alt etter om det er folk i rommet.

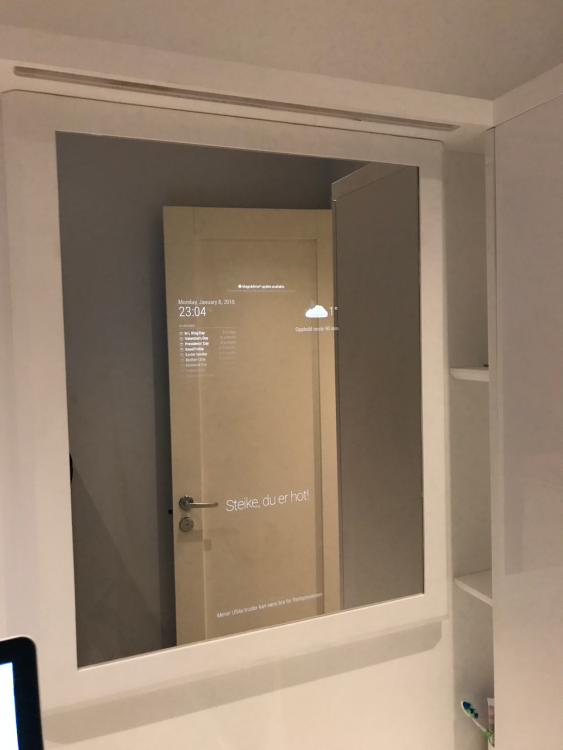

Slik så det hele ut etter at det var ferdig satt på plass:

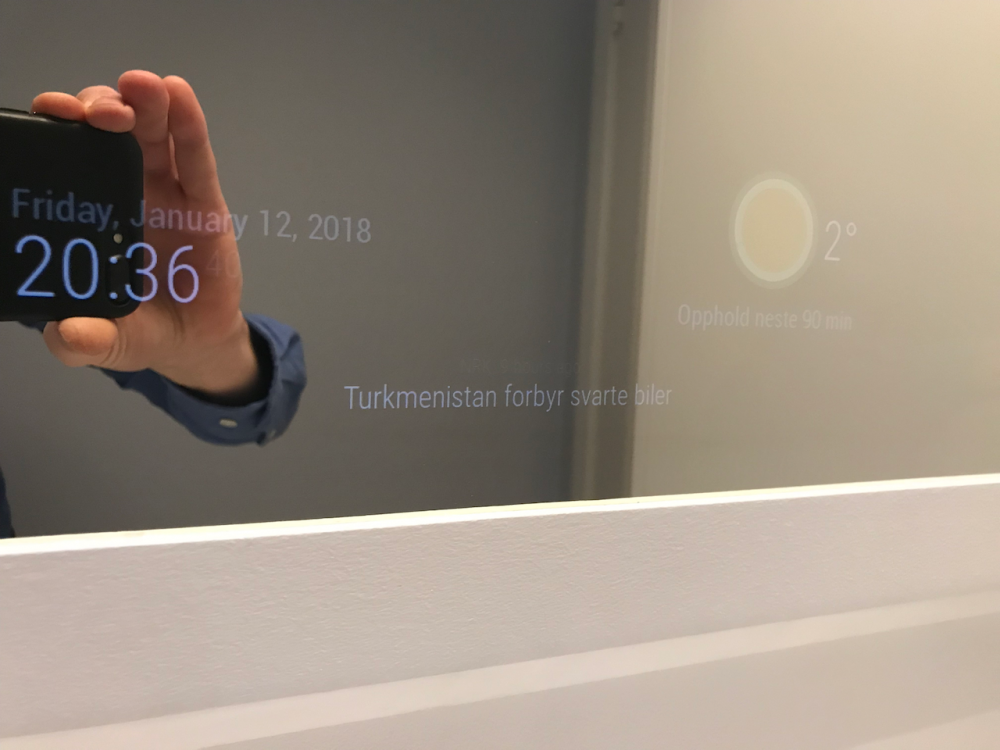

Total information-overload, så jeg kuttet ut masse moduler og flyttet de viktigste ut av boksen modulene nederst:





Jeg er veldig fornøyd med resultat og det er dessverre vanskelig å fange opp med et kamera hvor mye av informasjonen man faktisk ser i full belysning. Informasjonen er der, men ikke i veien, heller til glede om man pusser tennene feks.



Vi har funnet ut av magicmirror har sine begrensinger og kommer derfor til å lage custom software som integrerer direkte mot toppsystemet i leiligheten. Da kan vi tilpasse informasjonsflyten mye bedre uten å ha 2 separate datamodeller som skal samkjøres.



Neste på programmet er ansiktsgjenkjenning. Dette kommer til å kjøre helt separat på en egen RPi med kameramodul som da sender et tall til den internett-tilknyttede RPi´en via TX/RX ved gjenkjent ansikt. Jeg nekter å ha en RPi med kamera tilkoblet internett på badet...



Deler:



• RPi
• HDMI-kabel
• PC-monitor
• Spionspeil (Koster ca. 2300 + mva pr. kvm)
• Ramme m/ materiale og maling
