    Fermate

    ESP32 Utstyr for prototyping (og prototype bygging)

    Jeg har lekt med svakstrøm siden 1974 og alltid vært fasinert av hva en kan lage selv for en billig penge.
    Dersom du er helt ny på feltet kan kanskje noen av disse tipsene være til hjelp.

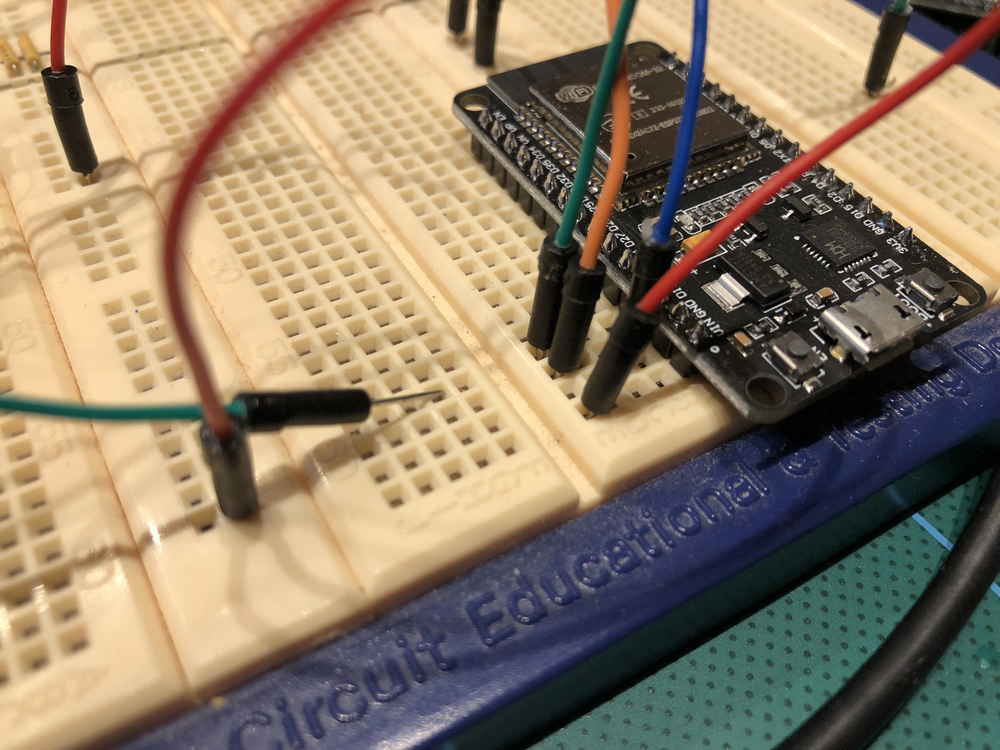

    Breadbord og Dupont kabler

    Om du skal leke med ESP32 og elektronikk er det enkleste å skaffe seg et "Solderless Breadbord" med en gang.

    Dette er små plater med fjærbelastede kontakter under små hull som du kan stikke ledninger ned i, og slik koble dem sammen uten å lodde.








    Diise finnes i små versjoner også men det er like greit å kjøpe en stor med en gang.



    Solderless Breadboard Kit: Large - Digilent



    Ali har noen helt greie til en billig penge.
    https://www.aliexpress.com/item/1005005891244166.html



    Du kan bruke vanlig stiv koblings-tråd også men noen ordentlige Dupont kabler med farger er mye bedre

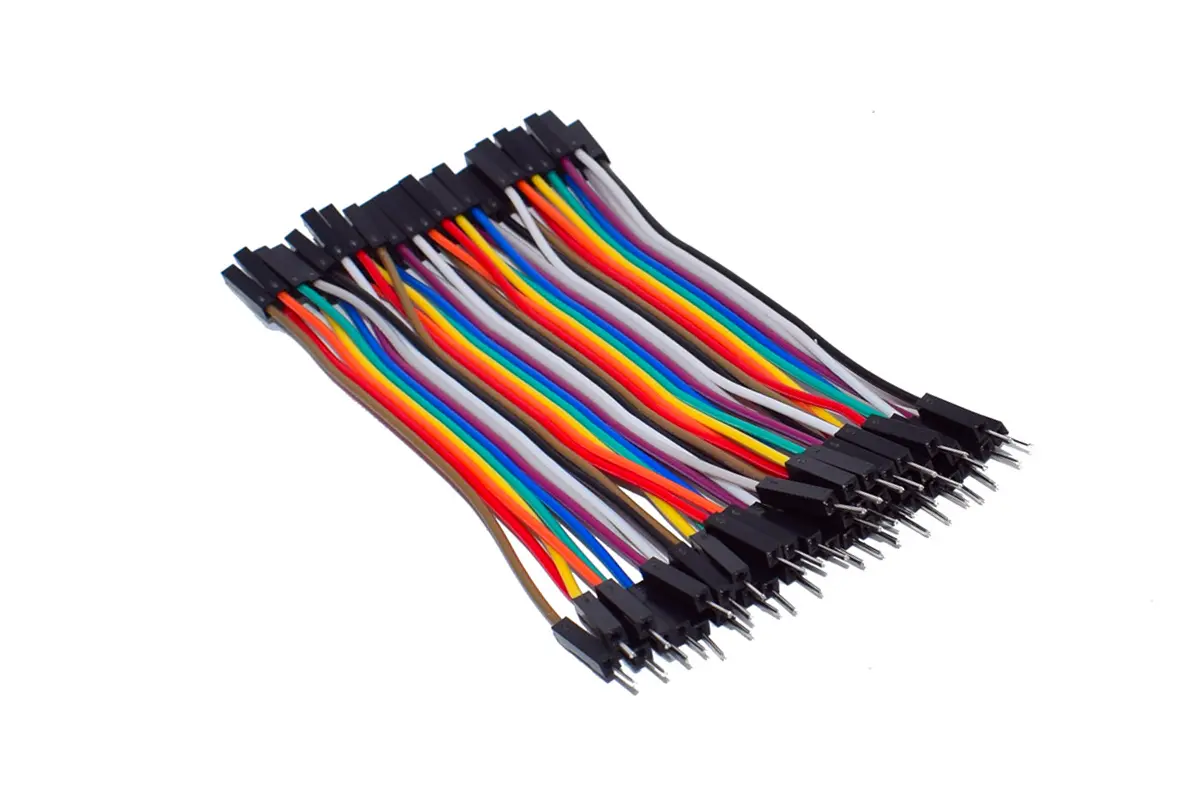

    Dupont cables

    Disse finnes i forskjellige lengder og som han-han, han-hun og hun-hun

    De kommer sammenkoblet i lange lakrisbånd og så kan du dra dem av en og en eller i grupper på to eller fler.



    Her er noen riktig billige jeg fant:

    https://www.aliexpress.com/item/1005002592440431.html



    Motstander

    Du kommer ikke langt før du trenger en motstand eller to og det er like greit å kjøpe et sett med det samme. Du klarer deg fint med 5% nøyaktighet men nå koster 1% nesten det samme. Det holder også med E-12 serien (og ikke E-24) så blir det ikke så mye å holde styr på.



    Kjell har et fint sett
    https://www.kjell.com/no/produkter/elektro-og-verktoy/elektronikk/komponentsett/playknowlogy-motstandssortiment-1460-pk.-p90435



    Motsander er fargekodet på denne måten.

    Circuit Notes: How to Read a Resistor | Jameco Electronics



    Men det kan også være greit å kunne sjekke dem med et mulitimeter, og det må du ha uansett.


    Multimeter

    image_1

    Jeg synes dette fra Kjell er veldig hendig og enkelt å bruke.

    https://www.kjell.com/no/varemerker/uni-t/elektro-og-verktoy/verktoy/maleinstrumenter/multimetere/uni-t-ut125c-multimeter-p48874

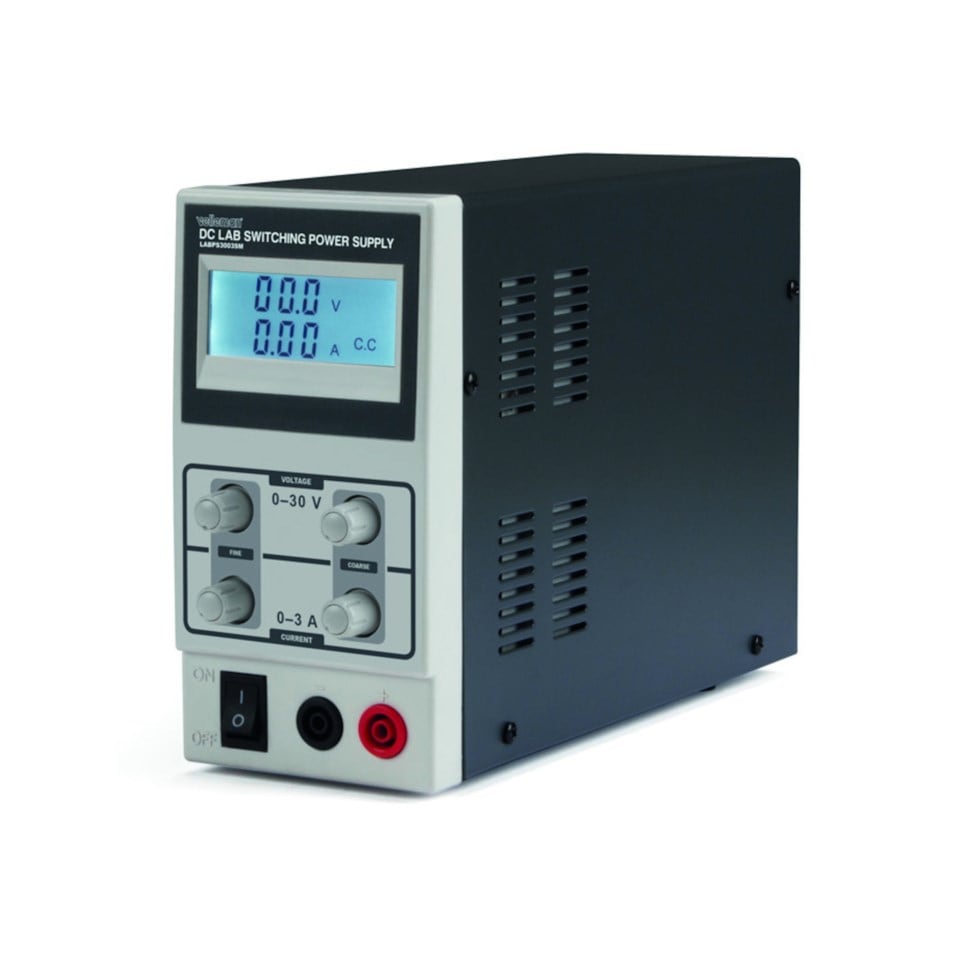

    Strømforskyning

    For meg er det stas å ha en ordentlig lab-strømforskyning, og de kan du få ned til noen hundrelapper fra Ali også.
    Velg en med 30V og minst 3A som har instilling av Spenning og Strøm og display.

    image_0

    Men du kan også klare deg med en vanlig batterieliminator på ca 12V og en stillbar spenningsregulator som du setter ned på breadboardet. Best med display så du vet at du ikke svir av noe du kobler til.


    Andre komponenter

    Når du har dette på plass er du godt rustet til å teste ut motorer, steppere, servoer eller andre ting du vil ha i prosjektet ditt.



    Men når du er godt i gang kan det være litt surt å plutselig mangle noe standard greier og måtte vente på å få det i posten eller måtte kjøpe det til blodpris her i Norge fordi du er utolmodig.



    Jeg har et sett med kondensatorer liggende:



    Husk å dobbelt sjekke  polariteten på elektrolytt kondensatorer. Kobler du dem feil vei så smeller de 😞



    Og en boks med assorterte små transistorer er alltid kjekkt å ha






    Skulle det være noe mer beredskaps greier nå så måtte det være noen dioder, LED og noen potensiometere kankje



    Lodding

    Alt dette er greit for å sette ting opp og se at det virker, men om du kan ta dette ibruk kan det jo ikke sitte på et breadboard med en haug med spaketti-kabler. For å få det solid må det loddes.
    Kjøp deg en ordentlig loddebolt med en gang så slipper du ihvertfall frustrasjon med at verktøyet ikke er bra.
    Denne er jeg veldig begeistret for:

    image_0

    Mulig jeg kjøpte den hos Kjell:
    https://www.kjell.com/no/produkter/elektro-og-verktoy/verktoy/lodding/loddebolter/luxorparts-pro-60-w-loddestasjon-p40570



    Eksprimentkort med kobberstriper eller 3 eller 5 hull sammen er greie til små ting.




    Jeg kommer kanskje med en egen miniguide om lodding senere om det er stemning for det.



    Spennings regulatorer

    Det kommer en egen guide om spenningsregulatoerer men imens vil jeg bare si at de små step-down regulatorne her er veldig greie å ha liggende:




    Jeg handler slike i sett på 10 om gangen 🙂

    User Feedback

    Recommended Comments

    Takk for at du deler din erfaring på en fin måte. Jeg planlegger å bruke din veiledning på styring av servo snart. Planen er å koble en servo til ESP modulen som overvåker temperaturen på vv-berederen og bruke servoen til å fysisk å trykke på knappen på Aeotec Heavy Duty switchen som styrer strømmen til vv-berederen. Dette for å få en løsning som sikrer varmtvann uavhengig av primærstyringen fra Home Assistant.

    Et ønske til denne veiledningen er flere lenker til omtalte produkter. Spesielt på Aliexpress kan det være krevende å finne akkurat det rette produktet. Nå finnes det selvsagt mange alternativer men et konkret forslag fra en med lang erfaring er alltid en god start.

    Link to comment
    Share on other sites

    ESP32 er fin til masse artig rart 🙂 Har prøvd den til et par vettuge applikasjoner, skal prøve å få tid til å legge inn disse her. Det fins moduler i flere størrelser, de minste kan være greie til enkle funksjoner med få IO.

    Verdt å merke seg: Den har både Blåtann og WiFi, men kun en kan brukes om gangen(!). (Begrensning i bibliotekene). Og mange av IOpinnene er okkupert eller må brukes med omhu, se fex her: https://randomnerdtutorials.com/esp32-pinout-reference-gpios/



    Jeg ser du nevner Kjell.com som leverandør av noe av det over. Det fins et par andre, elkim.no/  som jeg har brukt, samt https://hushagehobby.no/butikk/ (som jeg ikke har prøvd). Muligens flere også?

    Og så er det verdt å tenke på sluttsummen når man bestiller fra utlandet nå, ikke bare frakt og moms men også minst 45,- til Posten for å behandle toll & moms. Bestilte en dose ledende lim til $1,50 fra AliExpress, pluss frakt kom det på kr35,- Og via Posten, moms kr 3,- og gebyr kr 45 -totalt kr83.

    Edited by Fredleif
    Link to comment
    Share on other sites

    Fredleif skrev (2 timer siden):

    Den har både Blåtann og WiFi, men kun en kan brukes om gangen(!).

    Dette er ikke et krav når en bruker esphome. Men det er allikevel noen begrensinger som at det går ut over wifi hvis en er for hard i bruken av bluetooth

    Link to comment
    Share on other sites

    Du har et poeng; min erfaring var med bruk av Arduino IDE. Jeg har forresten nylig fått til en Esphome-enhet med enkel funksjon, det ble ikke så rett fram som det beskrives. Iallfall greide jeg å ramle i noen fallgruver. Hvis det er av interesse kan jeg lage oppskrift på en av måtene å komme i gang 😊

    • Like 1
    Link to comment
    Share on other sites

    Fredleif skrev (3 timer siden):

    Du har et poeng; min erfaring var med bruk av Arduino IDE. Jeg har forresten nylig fått til en Esphome-enhet med enkel funksjon, det ble ikke så rett fram som det beskrives. Iallfall greide jeg å ramle i noen fallgruver. Hvis det er av interesse kan jeg lage oppskrift på en av måtene å komme i gang 😊

    Å dele erfaringer er alltid interessant, synes jeg 👍

    Link to comment
    Share on other sites

    "Velg en (strømforsyning) med 30V og minst 3A som har instilling av Spenning og Strøm og display. "



    Helt enig, en (eller et par) skikkelig(e) strømforsyning(er) på labben gjør livet mye bedre. En ting som gjerne forvirrer de som kommer borti en  slik første gang, er instillingene av spenning og strøm. Spenningsinstillingen er i utgangspunktet ubelastet, strøminstillingen er maksimalstrømmen forsyningen kan gi. Normalt behøver man ikke tenke på denne, men om man skrur maksimalstrømmen ned kan man redde komponenter om noe går galt. Tenk ohms lov, om motstanden er for lav og strømmen er begrenset må spenningen synke.

    For eksempel, om man kobler til noe som skal ha 5V og bruker maks 0,5W, det vil si maks strømforbruk på 0.1 A. Om man da setter strøminnstillingen på 0.01A vil sannsynligvis spenningen falle for tidlig og det vil ikke virke. Om man setter strøminstillingen på 3A og kobler noe feil, kan det gå 3*5=15W et sted det ikke burde, den magiske blå røyken slipper ut og ting virker ikke mer. Med å sette maksstrøm på 0.1A, eller kanskje litt over, skal alt virke og om man kobler feil, vil spenningen synke og sannsynligvis har man reddet det man jobbet med.



    For all del, i en del situasjoner kan det være vanskelig å anslå hva som er et fornuftig maksimalt strømtrekk, men det er skjelden noe går galt om spenningen faller.



    (For de som ikke vet det, elektroniske komponenter virker fordi de er fylt me magisk blå røyk. Om man kobler feil sipper den magiske blå røyken ut og det virker ikke lenger ... 😉 )





    • Like 3
    Link to comment
    Share on other sites

    On 15/02/2024 at 12:17, Fredleif said:

    Og mange av IOpinnene er okkupert eller må brukes med omhu, se fex her: https://randomnerdtutorials.com/esp32-pinout-reference-gpios/



    Den artikkelen hadde gått meg hus forbi men er nå tilbørlig bokmerket for fremtidig bruk, så takker og bukker.



    On 15/02/2024 at 12:17, Fredleif said:

    Og så er det verdt å tenke på sluttsummen når man bestiller fra utlandet nå, ikke bare frakt og moms men også minst 45,- til Posten for å behandle toll & moms. Bestilte en dose ledende lim til $1,50 fra AliExpress, pluss frakt kom det på kr35,- Og via Posten, moms kr 3,- og gebyr kr 45 -totalt kr83.



    Det spørs om du har vært uheldig med tid mellom bestilling og mottak.



    Aliexpress er nå registrert i VOEC registeret så da betaler man MVA ved betaling.
    Se:

    https://www.skatteetaten.no/bedrift-og-organisasjon/avgifter/mva/utland/e-handel-voec/nettbutikker/



    Har nettopp mottatt varer fra Aliexpress på totalt ca. 20 US $ inkl MVA.
    Det forløp som følger:
    1. La varene i handlekurven.
    2. Gikk til kassen for å betale.
        Her kom summen for varene opp + eventuell frakt + egen post for VAT altså MVA.
    3. Mottok varene uten noen flere utgifter.


    Link to comment
    Share on other sites



    On 12/02/2024 at 17:00, christbj said:

    Takk for at du deler din erfaring på en fin måte.



    Tiltredes.





    On 12/02/2024 at 17:00, christbj said:

    Et ønske til denne veiledningen er flere lenker til omtalte produkter. Spesielt på Aliexpress kan det være krevende å finne akkurat det rette produktet. Nå finnes det selvsagt mange alternativer men et konkret forslag fra en med lang erfaring er alltid en god start.



    Tiltredes.



    Etter å ha prøvd å følge diverse linker rundt omkring på www for så å oppdage at de ikke funker er frustrerende.

    Noe som til tider er aktuelt på Aliexpress da selgere forsvinner.

    Heldigvis så er noen ganger siden fremdeles der men sier at produktet ikke lenger er tilgjengelig.



    Så en tanke i sakens anledning er at det hadde vært særs gjevt om man også postet beskrivelsen slik at om linken er ubrukelig så vet man hva man skal søke etter.

    Der hvor dette ikke kommer klart frem i teksten / omtalen.



    Som et eksempel bruker jeg Fermate sin step-down regulator.

    Ok her funker linken men som et eksempel.



    www.aliexpress.com/item/1005005348740196.html



    LM2596s DC-DC step-down power supply module 3A adjustable step-down module LM2596 voltage regulator 24V 12V 5V 3V





    Edited by Per-Chr
    • Like 1
    Link to comment
    Share on other sites

    Takker og bukker for ”ESP32 – Skolen”.



    Dette har fått meg tilbake på ”track” med fiklinga.

    Har fått til både MQTT og OTA(begge metoder) med DS18B20.



    Edit:

    Fikk trøbbel med noe brannmur greier ved OTA metoden.

    Men det fixa seg ved å bruke WEB metoden.



    Edit 2 :

    Angående OTA kom jeg over noe på www angående størrelse på kode i forhold til tilgjengelig hukommelse.

    Dette var rettnok angående ESP01-S men.

    For å foreta OTA trenger man ledig hukommelse som er større enn kode snutten.

    Dette fordi koden lastes ned først for så å bli installert.

    Men ved først å laste ned en minimal kode med bare OTA ting får man frigitt plass før man laster ned den store koden.

    Hvorvidt dette også gjelder WEB metoden vet jeg ikke.





    Jeg har nå fått stabla noen prosjekter på beddingen.

    Temperatur overvåking i gangen(inn, ute) i kjeller(med flere sensorer) og garasje.

    Men jeg sliter med å finne høvelige bokser å bygge dett inn i til en fornuftig penge.



    Da jeg verken har peiling på 3D printing eller mulighet til slikt, hadde vært veldig greit om du kunne ta for deg greie prosjekt bokser.

    Spesielt hva de heter slik at man har en mulighet til å finne disse på nettet.

    REF: den boksen du bruker på peisspjeldet ditt som ser veldig grei ut:











    Edited by Per-Chr
    Link to comment
    Share on other sites

    Per-Chr skrev (På 14.9.2024 den 9.55):

    Da jeg verken har peiling på 3D printing eller mulighet til slikt, hadde vært veldig greit om du kunne ta for deg greie prosjekt bokser.

    Spesielt hva de heter slik at man har en mulighet til å finne disse på nettet.

    Hvis du har prosjekter der du kun bruker ESP32 og ikke skal koble på mye rart har Aliexpress en fin liten boks som jeg har brukt flere steder. Størrelsen kalt Style 2C har plass til en ESP32 med USB kablen plugget i kabelen ut av hullet i enden. https://www.aliexpress.com/item/1005003275545777.html

    • Thanks 1
    Link to comment
    Share on other sites
