Lokal lesing av HAN - The Easy Way (TM)

[frodegill]

5 hours ago, ZoRaC said:



Jeg har et par NodeMCU Devkits liggende. Tenker jeg prøver det først. Da er det så enkelt som micro-USB for strøm til den og to dupont-kabler fra Rx/Tx til TSS721 (som igjen kobles til HAN med en avklipt nettverkskabel).

Jeg holder på med akkurat dette oppsettet. Det blir tre kabler fra NodeMCU til TSS721 (3V, GND og RX). En annen ting som forvirret meg, var tilkobling av pin 1 og pin 2 fra RJ45 til TSS721. TSS721 har fire tilkoblinger merket MB_A, MB_A, MB_B og MB_B (!). Det viser seg at det egentlig kun er to tilkoblinger, men at det sansynligvis er lagt opp til daisy-chaining siden MB_A er koblet sammen og MB_B er koblet sammen. HAN skal kobles til med en ledning mot MB_A (samme hvilken) og en ledning mot MB_B (samme hvilken).

På NodeMCU setter jeg opp RX med "Serial.begin(9600, SERIAL_8N1);  Serial.setDebugOutput(false);", men ender da opp med å måtte bruke Serial1 for debug.

[emyr]

Fikk beskjed om at de kanskje hadde fått åpnet porten på Kamstrupmåleren min idag, de hadde prøvd, men ikke fått tilbakemelding fra måleren at den ble aktivert. Ifølge Kamstrup kunne det være en bug i software de bruker. Men jeg får bare ut dette når jeg tester. Noen som kan si om det er jeg som har gjort noe feil, eller om det er porten som ikke er aktivert? Jeg måler ca 24 volt mellom pinnene på adapteret, og spenningen faller til ca 19 volt med ca 7 sekunder mellomrom.



Edited April 9, 2018 by emyr
Lagt ved skjermbilde av hex

[ZoRaC]

2 minutter siden, frodegill skrev:

Jeg holder på med akkurat dette oppsettet. Det blir tre kabler fra NodeMCU til TSS721 (3V, GND og RX). En annen ting som forvirret meg, var tilkobling av pin 1 og pin 2 fra RJ45 til TSS721. TSS721 har fire tilkoblinger merket MB_A, MB_A, MB_B og MB_B (!). Det viser seg at det egentlig kun er to tilkoblinger, men at det sansynligvis er lagt opp til daisy-chaining siden MB_A er koblet sammen og MB_B er koblet sammen. HAN skal kobles til med en ledning mot MB_A (samme hvilken) og en ledning mot MB_B (samme hvilken).

På NodeMCU setter jeg opp RX med "Serial.begin(9600, SERIAL_8N1);  Serial.setDebugOutput(false);", men ender da opp med å måtte bruke Serial1 for debug.



Jeg trodde TSS721 fikk strøm fra HAN-tilkoblingen?

Kom på etter jeg postet at man selvsagt ikke trenger TX i denne sammenhengen, ja.



Ja, jeg antok det var noe sånt de 4 koblingene var til, var bare usikker på hvilke to jeg skulle bruke, men da har jo du allerede funnet ut av det for meg, toppers!

Kanskje du rekker å få ferdig koden før jeg får utstyret du da?

Jeg tenkte man kanskje kunne kjøre roarfred sin kode, selv om man ikke bruker den kretsen han har laget?

https://github.com/roarfred/AmsToMqttBridge/tree/master/Code/Arduino/AmsToMqttBridge

[frodegill]

1 minute ago, ZoRaC said:



Jeg trodde TSS721 fikk strøm fra HAN-tilkoblingen?



Ja, jeg antok det var noe sånt de 4 koblingene var til, var bare usikker på hvilke to jeg skulle bruke, men da har jo du allerede funnet ut av det for meg, toppers!

Kanskje du rekker å få ferdig koden før jeg får utstyret du da?

Jeg tenkte man kanskje kunne kjøre roarfred sin kode, selv om man ikke bruker den kretsen han har laget?

https://github.com/roarfred/AmsToMqttBridge/tree/master/Code/Arduino/AmsToMqttBridge

TSS721 i seg selv får strøm fra HAN-tilkoblingen, men hele kretskortet er delt i to av oktokoplere og "den andre siden" får strøm fra NodeMCU.

(Og det var cpu22 som tipset meg om at det var kobling mellom to og to tilkoblinger på HAN-siden)



For min del kommer jeg, som vanlig, til å lage et REST-endepunkt som en Munin plugin kobler seg opp mot. Ønsker du MQTT bør du nok bruke roarfred sin kode.

[Salvesen]

Jeg misstenker at min HAN/USB dongel er død, hvordan fungerer diodene hos dere som har en som fungerer? Min blinker noe når jeg putter den inn, ellers er det ikke noe liv i de. Får ikke lest noe ut ved å prøve bruke ./test_rx til "skjerm".

[emyr]

3 hours ago, Salvesen said:

Jeg misstenker at min HAN/USB dongel er død, hvordan fungerer diodene hos dere som har en som fungerer? Min blinker noe når jeg putter den inn, ellers er det ikke noe liv i de. Får ikke lest noe ut ved å prøve bruke ./test_rx til "skjerm".

Jeg har denne: https://www.aliexpress.com/item/Freeshipping-USB-to-MBUS-slave-module-discrete-component-non-TSS721-circuit-M-BUS-bus-data-monitor/32814808312.html?shortkey=iM7rQb67&addresstype=600

Og den blinker rødt 1-2 ganger hver gang den mottar data, og blinker vel en gang når jeg setter den i. Har du prøvd en annen parity?

[Salvesen]

1 minutt siden, emyr skrev:

Jeg har denne: https://www.aliexpress.com/item/Freeshipping-USB-to-MBUS-slave-module-discrete-component-non-TSS721-circuit-M-BUS-bus-data-monitor/32814808312.html?shortkey=iM7rQb67&addresstype=600

Og den blinker rødt 1-2 ganger hver gang den mottar data, og blinker vel en gang når jeg setter den i. Har du prøvd en annen parity?



Det er den samme jeg bestilte, den ser dog ikke helt lik ut som på bildet. Diodene er plassert i en annen "rekkefølge" og en er rød. Det var det manglende RX blinket jeg stusset over ja. Jeg har prøvd å bytte polaritet på pinne 1 og 2. Kan en sette noe bit internt også, kanskje?

[emyr]

1 minute ago, Salvesen said:



Det er den samme jeg bestilte, den ser dog ikke helt lik ut som på bildet. Diodene er plassert i en annen "rekkefølge" og en er rød. Det var det manglende RX blinket jeg stusset over ja. Jeg har prøvd å bytte polaritet på pinne 1 og 2. Kan en sette noe bit internt også, kanskje?

Prøv ./test_rx -n -P E
eller
./test_rx -n -P O

[Salvesen]

Akkurat nå, emyr skrev:

Prøv ./test_rx -n -P E
eller
./test_rx -n -P O



Takker, fant det akkurat i manualen også. Tester det ut

[Salvesen]

Vet ikke helt hvordan, men den har plutselig begynt å blinke når jeg gikk ned å sjekket igjen. Men jeg får enda ikke noe vettug ut av den, og får ikke endret parity :S



[emyr]

Ser ut som du får ut like lite som meg, hvilken type måler har du?

[Salvesen]

2 minutter siden, emyr skrev:

Ser ut som du får ut like lite som meg, hvilken type måler har du?



Jeg har kaifa måleren, men jeg har Haugaland kraft som nett leverandør. Så det kan jo være ett problem.. Du får ikke noe du heller altså?



EDIT: Og plutselig var det live her! Byttet til "E" og det gikk igjennom. Nå kommer det på rekke og rad her!

Edited April 10, 2018 by Salvesen

[funny0frank]

26 minutes ago, Salvesen said:



Jeg har kaifa måleren, men jeg har Haugaland kraft som nett leverandør. Så det kan jo være ett problem.. Du får ikke noe du heller altså?



EDIT: Og plutselig var det live her! Byttet til "E" og det gikk igjennom. Nå kommer det på rekke og rad her!

Jeg har også haugaland kraft og jeg får data med samme MBus-USB tingen som du har (ser ikke lik ut som på bilde min heller). Den blinker rødt 1-2 ganger som en sier over her og jeg får data. Legger ved filen jeg tester med (kommandoen for bruk er ./rs232.test -a /dev/ttyUSB0)



Har ikke tolket data-en enda, men jeg får de i alle fall etter tids skjema som måleren skal sende de etter.

rs232.test

[Salvesen]

3 minutter siden, funny0frank skrev:

Jeg har også haugaland kraft og jeg får data med samme MBus-USB tingen som du har (ser ikke lik ut som på bilde min heller). Den blinker rødt 1-2 ganger som en sier over her og jeg får data. Legger ved filen jeg tester med (kommandoen for bruk er ./rs232.test -a /dev/ttyUSB0)



Har ikke tolket data-en enda, men jeg får de i alle fall etter tids skjema som måleren skal sende de etter.

rs232.test



Kom plutselig her også

[emyr]

Men jeg får ikke noe annet enn {"Date_Time":"",
"Host_Time":1523389300.376,

Skal prøve den test-fila imorgen.

[emyr]

Er det noen som har fått dette til å virke på en Kamstrup?

[hflatoey]

15 hours ago, Salvesen said:

Vet ikke helt hvordan, men den har plutselig begynt å blinke når jeg gikk ned å sjekket igjen. Men jeg får enda ikke noe vettug ut av den, og får ikke endret parity :S





Det problemet hadde eg og viss eg prøvde å starte scriptet flere ganger, virker ut som rpi'en låser rs232 porten når scriptet starter så du må restarte rpi'en for å starte det igjen

[Salvesen]

1 minutt siden, hflatoey skrev:



Det problemet hadde eg og viss eg prøvde å starte scriptet flere ganger, virker ut som rpi'en låser rs232 porten når scriptet starter så du må restarte rpi'en for å starte det igjen



Ja stemmer, det løste seg til slutt. Nå gjenstår det bare å pushe verdiene opp til HS3 via MQTT over nett. Setter pris på tips her

[hflatoey]

Her er Node-RED koden eg bruker.

AMS-Node-RED.txt



Eg restarter rpi'en kvar natt kl.00:02 slik at avg verdiene blir resatt.

Edited April 11, 2018 by hflatoey

[kjetilsn]

Hei,

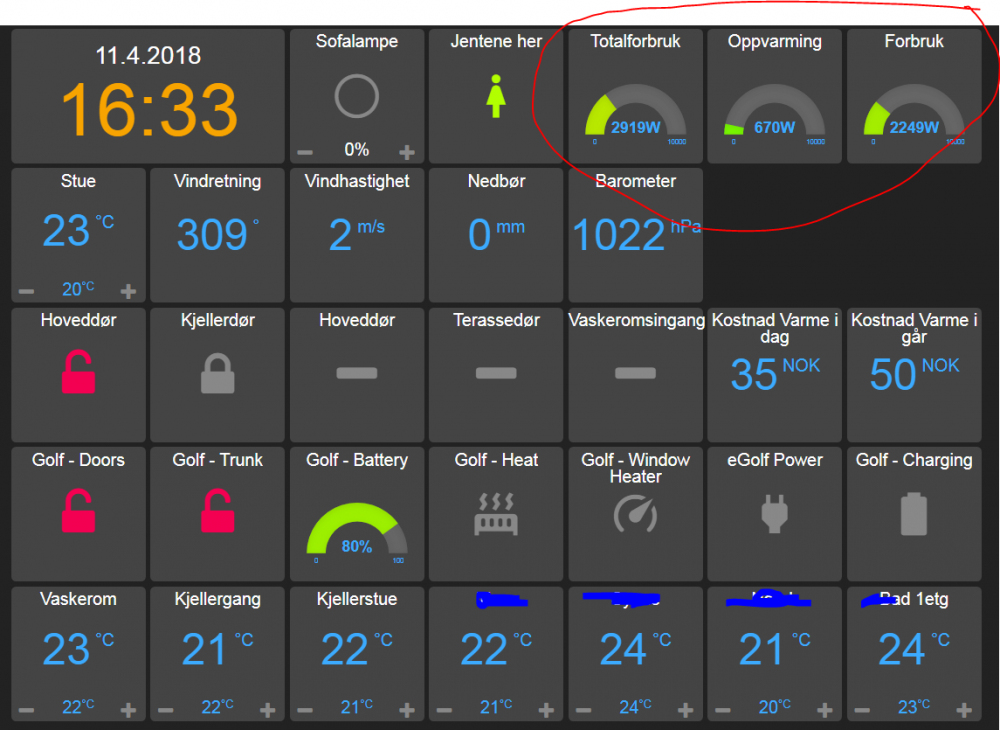

Da har jeg fått data fra AMS til min rpi som kjører HomeAssistant, via Rpi med Node Red flow fra Thomas_ja27  med mindre endringer, og koden til Per Erik. Stor takk til begge to!

Bruker "alibaba" Mbus-USB dongle med parity Even. Foreløpig bruker jeg HomeAssistant sin innebygde MQQT. Fra før av regner jeg ut effekt som går til varme fra heatit/multireg termostatene, ved å trekke dette fra totaleffekt fra AMS gir det en fin visning med "effekt varme" "effekt forbruk" og "totalforbruk" der varmtvann foreløpig kommer inn under "forbruk"

Neste skritt er å trekke ut KWh/d og få satt opp regnestykke på "totalkostnad" per dag, osv.















Edited April 12, 2018 by kjetilsn

[Tore_Andersen]

{"Date_Time":"2018-04-12 00:13:50",
"Meter_Time":1523484830,
"Host_Time":1523484832.791,
"OBIS_List_Version":"KFM_001",
"GS1":"6970631403260092",
"Meter_Model":"MA105H2E",
"Act_Pow_P_Q1_Q4":5070,
"Act_Pow_M_Q2_Q3":0,
"React_Pow_P":0,
"React_Pow_M":0,
"Curr_L1":21070,
"Volt_L1":2438}

{"Date_Time":"2018-04-12 00:13:52",
"Meter_Time":1523484832,
"Host_Time":1523484834.436,
"Act_Pow_P_Q1_Q4":5072}

{"Date_Time":"2018-04-12 00:13:54",
"Meter_Time":1523484834,
"Host_Time":1523484836.401,
"Act_Pow_P_Q1_Q4":5071}

{"Date_Time":"2018-04-12 00:13:56",
"Meter_Time":1523484836,
"Host_Time":1523484838.462,
"Act_Pow_P_Q1_Q4":5075}

{"Date_Time":"2018-04-12 00:13:58",
"Meter_Time":1523484838,
"Host_Time":1523484840.428,
"Act_Pow_P_Q1_Q4":5094}

{"Date_Time":"2018-04-12 00:14:00",
"Meter_Time":1523484840,
"Host_Time":1523484844.260,
"OBIS_List_Version":"KFM_001",
"GS1":"6970631403260092",
"Meter_Model":"MA105H2E",
"Act_Pow_P_Q1_Q4":4397,
"Act_Pow_M_Q2_Q3":0,
"React_Pow_P":0,
"React_Pow_M":0,
"Curr_L1":0,
"Volt_L1":0}


Hei jeg er helt ny til dette og har fått AMS måler fra BKK. Jeg har kjøpt USB til Mbus donglee, (2 stk) og begge har samme "feilen"

Jeg har brukt oppskriften her og får data helt ut til Grafana. Problemet er at jeg ser at strømmen med data stopper opp og noen ganger så starter den igjen etter en stund. Jeg legger merke til at hver gang den stopper så er Volt 0. Volt og strøm burde aldri være 0 men ser at de enkelte ganger er det. Noen tips?



Edited April 11, 2018 by Tore_Andersen

[Tverfyll]

Jeg drev å testet på dette igår, og opplever samme feilene som deg. Data går i en kort tid ved oppstart, og stopper deretter opp etter en kort stund.

Hvilke parameter kjører du scriptet på? Jeg bruker "./test_rx -n -P E" , da dette er eneste måten som gav meg data.

[Salvesen]

15 timer siden, Tore_Andersen skrev:

{"Date_Time":"2018-04-12 00:13:50",
"Meter_Time":1523484830,
"Host_Time":1523484832.791,
"OBIS_List_Version":"KFM_001",
"GS1":"6970631403260092",
"Meter_Model":"MA105H2E",
"Act_Pow_P_Q1_Q4":5070,
"Act_Pow_M_Q2_Q3":0,
"React_Pow_P":0,
"React_Pow_M":0,
"Curr_L1":21070,
"Volt_L1":2438}

{"Date_Time":"2018-04-12 00:13:52",
"Meter_Time":1523484832,
"Host_Time":1523484834.436,
"Act_Pow_P_Q1_Q4":5072}

{"Date_Time":"2018-04-12 00:13:54",
"Meter_Time":1523484834,
"Host_Time":1523484836.401,
"Act_Pow_P_Q1_Q4":5071}

{"Date_Time":"2018-04-12 00:13:56",
"Meter_Time":1523484836,
"Host_Time":1523484838.462,
"Act_Pow_P_Q1_Q4":5075}

{"Date_Time":"2018-04-12 00:13:58",
"Meter_Time":1523484838,
"Host_Time":1523484840.428,
"Act_Pow_P_Q1_Q4":5094}

{"Date_Time":"2018-04-12 00:14:00",
"Meter_Time":1523484840,
"Host_Time":1523484844.260,
"OBIS_List_Version":"KFM_001",
"GS1":"6970631403260092",
"Meter_Model":"MA105H2E",
"Act_Pow_P_Q1_Q4":4397,
"Act_Pow_M_Q2_Q3":0,
"React_Pow_P":0,
"React_Pow_M":0,
"Curr_L1":0,
"Volt_L1":0}


Hei jeg er helt ny til dette og har fått AMS måler fra BKK. Jeg har kjøpt USB til Mbus donglee, (2 stk) og begge har samme "feilen"

Jeg har brukt oppskriften her og får data helt ut til Grafana. Problemet er at jeg ser at strømmen med data stopper opp og noen ganger så starter den igjen etter en stund. Jeg legger merke til at hver gang den stopper så er Volt 0. Volt og strøm burde aldri være 0 men ser at de enkelte ganger er det. Noen tips?





7 timer siden, Tverfyll skrev:

Jeg drev å testet på dette igår, og opplever samme feilene som deg. Data går i en kort tid ved oppstart, og stopper deretter opp etter en kort stund.

Hvilke parameter kjører du scriptet på? Jeg bruker "./test_rx -n -P E" , da dette er eneste måten som gav meg data.



Jeg opplever samme problemer som dere, hver gang jeg kjører deploy(gjør en liten endring etc, så kan jeg deploy på ny) får jeg litt data de første sekundene så stopper det. Uten at jeg vet hvorfor. Jeg har også helt tullete verdier:



[emyr]

On 10.4.2018 at 21:39, funny0frank said:

Jeg har også haugaland kraft og jeg får data med samme MBus-USB tingen som du har (ser ikke lik ut som på bilde min heller). Den blinker rødt 1-2 ganger som en sier over her og jeg får data. Legger ved filen jeg tester med (kommandoen for bruk er ./rs232.test -a /dev/ttyUSB0)



Har ikke tolket data-en enda, men jeg får de i alle fall etter tids skjema som måleren skal sende de etter.

rs232.test

Hvordan får jeg testet denne med parity Even?

[funny0frank]

24 minutes ago, emyr said:

Hvordan får jeg testet denne med parity Even?

Jeg kjører den med parity N men du kan teste den med parity Even slik: `./rs232.test -a /dev/ttyUSB0 -p E`
