Lokal lesing av HAN - The Easy Way (TM)

[Thomas_ja27]

Her er min oppskrift:



Dropbox med det som skal til:

https://www.dropbox.com/sh/8yu8q1h755v264q/AADXMeVA7xZoD_8nED2zERw9a?dl=0



- Last ned Han-Port og legg denne inn etter anvisninger som ligger i mappen sammen med pakken.

- Installer node-red. https://nodered.org/docs/getting-started/installation

- Importer flow, dette kan gjøres i webgrensesnitt, (IP):1880 (fil ligger i Dropbox)

- Det er mulig dere må endre på banen i AMS blokken alt etter hvor dere har filene til Han-Port.

- Som nevnt over er MQTT innebygd i Node-Red, dette fant jeg ikke ut før etter jeg hadde lagt inn alt, så det ligger MQTT outputs til mosquitto i denne flowen.

- Om man uansett ønsker å installere mosquitto så finner man det her: https://mosquitto.org/download/





Om man vil ha webserver med visualisering:

- Installer InfluxDB plugin i Node-Red. http://blog.catchpoint.com/2018/01/17/how-to-grafana-with-node-red-influxdb/

- Installer InfluxDB. https://docs.influxdata.com/influxdb/v1.5/introduction/installation/

- Installer Grafana. http://docs.grafana.org/installation/

- Gå inn i webgrensesnitt (ip):3000  Bruker: admin   Passord: admin

- Legg til InfluxDB server som kilde. http://docs.grafana.org/v3.1/datasources/influxdb/

- Importer Grafana Dash (Fil ligger i Dropbox)



Sikkert noe jeg har glemt nå, men er bare å spørre hvis det blir problemer





Edited March 9, 2018 by Thomas_ja27

[hflatoey]

hmm, hos meg virker ikkje "split" nodene under Watt, Volt, Curr, ect... Forstår eg det rett så skal dei berre fjerne 18, 10 ect. tegn i strengen...



Noen ide?



edit-



hmm, min split virker tydeligvis ikkje med å skrive inn antall tall men må ha ett tegn den skal splitte på

"ch - for a string, the character used to split"



edit-



Byttet ut 18, 10, ect. med : og nå virker det



Takk for flowen ?

Edited March 9, 2018 by hflatoey

[hflatoey]

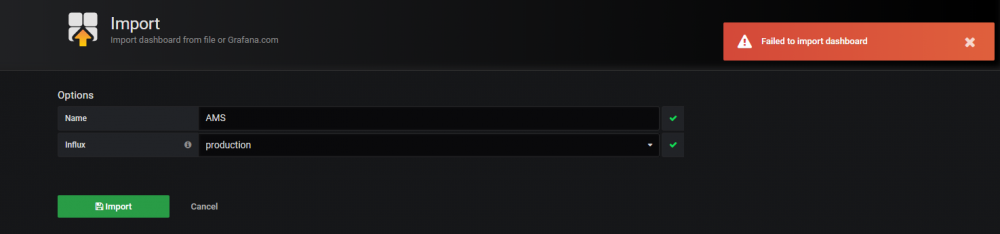

Tenkte eg skulle prøve den derre InfluxDB/Grafana tingen men får dette når eg prøver å imporere dashboardet...

[Thomas_ja27]

40 minutter siden, hflatoey skrev:

Tenkte eg skulle prøve den derre InfluxDB/Grafana tingen men får dette når eg prøver å imporere dashboardet...

Skal prøve å exportere filen på nytt når jeg kommer hjem.

[Thomas_ja27]

Nå har jeg lastet opp ny fil

[hflatoey]

Får samme feilen, kan du prøve å laste den opp på Grafana.com?

[Thomas_ja27]

7 minutter siden, hflatoey skrev:

Får samme feilen, kan du prøve å laste den opp på Grafana.com?

https://grafana.com/dashboards/5027



Ble validert og alt var ok når jeg lastet det opp

[hflatoey]

Må være noe feil hos meg da... Samme feilen nå og.

[Odd]

På ‎09‎.‎03‎.‎2018 den 16.32, petersv skrev:

Når jeg trykker på linkene fungerer de fint her nå.

Jeg når de heller ikke, hent de ned ...



[Thomas_ja27]

58 minutter siden, hflatoey skrev:

Må være noe feil hos meg da... Samme feilen nå og.

Rare greier, har du samme versjon? Jeg har 5.0.1.

[hflatoey]

Jepp, har 5.0.1 og tested med noen andre dashboard på siden og det gjekk fint...

[petersv]

23 hours ago, Odd said:

Jeg når de heller ikke, hent de ned ...



Rart. Her er det.

AMS HAN Port - Smart Hus og Smart Bygg - Gjør-det-selv og Pilotprosjekter - ver 1.11.pdf

[Odd]

11 minutter siden, petersv skrev:

Rart. Her er det.

AMS HAN Port - Smart Hus og Smart Bygg - Gjør-det-selv og Pilotprosjekter - ver 1.11.pdf



Flott takker



[emyr]

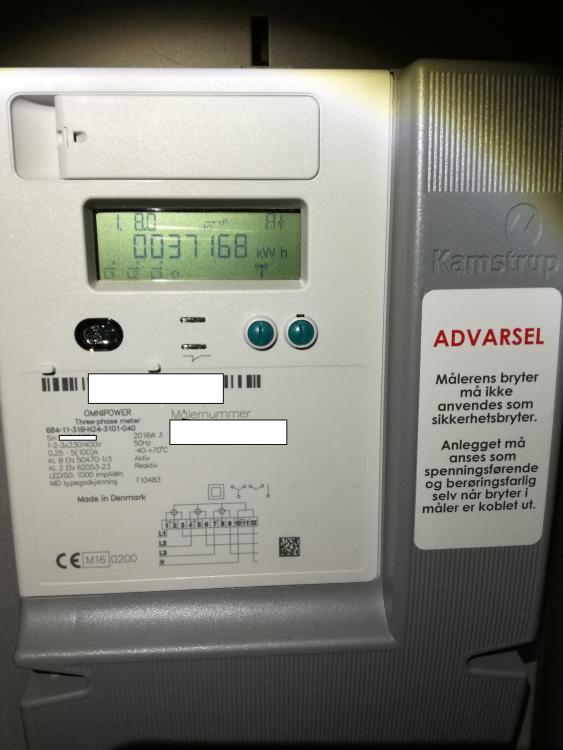

Hei! Dette ser spennende ut! Har bestilt meg en raspberry pi og M-BUS til TTL kort på aliexpress, så skal jeg se om jeg får dette til å virke. Har sendt mail til strømselskapet og spurt etter åpning av port, ikke fått svar enda. Men jeg fant ikke RJ45-kontakten på strømmåleren, se vedlagt bilde. Er den gjemt under et deksel, eller mangler jeg en modul øverst der? Jeg har måler i utvendig skap, men har lagt opp nettverkskabler inn til dataskapet inne. Etter det jeg fant ut skulle m-bus tåle mange meter med ledning, så da burde det vel gå å føre m-busen inn på et tvunnet trådpar i en nettverkskabel? Ca 8 meter tipper jeg.







Edited March 14, 2018 by emyr
Sladdet noen nummer

[xibriz]

Mangler en modul øverst. Jeg har 30-50m kabel på min nå.

[anaxyd]

6 timer siden, emyr skrev:

Hei! Dette ser spennende ut! Har bestilt meg en raspberry pi og M-BUS til TTL kort på aliexpress, så skal jeg se om jeg får dette til å virke. Har sendt mail til strømselskapet og spurt etter åpning av port, ikke fått svar enda. Men jeg fant ikke RJ45-kontakten på strømmåleren, se vedlagt bilde. Er den gjemt under et deksel, eller mangler jeg en modul øverst der? Jeg har måler i utvendig skap, men har lagt opp nettverkskabler inn til dataskapet inne. Etter det jeg fant ut skulle m-bus tåle mange meter med ledning, så da burde det vel gå å føre m-busen inn på et tvunnet trådpar i en nettverkskabel? Ca 8 meter tipper jeg.







Dette er vel ikke en AMS boks etter hva jeg kan se. Den ser ut som den vi hadde mellom 2016-2017 før vi fikk AMS. Er derfor du ikke har noe RJ45.

[emyr]

49 minutes ago, anaxyd said:

Dette er vel ikke en AMS boks etter hva jeg kan se. Den ser ut som den vi hadde mellom 2016-2017 før vi fikk AMS. Er derfor du ikke har noe RJ45.

Ser ut som denne kan være begge deler? http://elbase.justervesenet.no/default.aspx?page=malertyperegister Se linje 1031 og 1082.

Når jeg logger inn på Min side hos Valdresenergi får jeg opp timesverdier.

[Vitellius]

48 minutter siden, emyr skrev:

Ser ut som denne kan være begge deler? http://elbase.justervesenet.no/default.aspx?page=malertyperegister Se linje 1031 og 1082.

Når jeg logger inn på Min side hos Valdresenergi får jeg opp timesverdier.





Jo da, dette er en AMS måler....

3-fas versjonen her: http://www.valdresenerginett.no/kundeservice/ams-elmaalere/

[sajje]

Bestilte en USB HAN adapter fra Aliexpress,



Finns det mulighet å kompilere og kjøre dette på en HASSIO installasjon eller må jeg kjøre dette på en separat Raspberry?

Ser ikke at det blir problem med å ta inn det via NodeRed på HASSIO og sende videre med MQTT men spørsmålet er om jeg kan få NodeRed å kjøre scriptet som dekrypterer data

[petersv]

Hassio kjører på resinos, som er et ekstremt tynt os. Det som er mulig er å lage en docker-container som kjører det, da lager du i praksis det som hassio kaller plug-ins. Det finnes gode oppskrifter på dette her: https://home-assistant.io/developers/hassio/addon_development/

Edited March 16, 2018 by petersv

[Hr Kotelett]

Med raspberry pi løsningen, er det muligheter for å kjøre hstouch og, slik at en kan ha skjermen på veggen?

[petersv]

Jeg er ingen ekspert, men det er kun snakk om å hente inn, behandle og videresende dataene på Rpi, så jeg vil tro at så lenge HS støtter MQTT så skal det ikke ha noe å si ift. frontend-biten. For å få det til å fungere så kan du bruke det ferdige image for rpi som er linket til i første tråd, og installere node-red hvis det ikke er installert allerede.

Kanskje @Moskus vet mer hvordan det blir i praksis ift. å få verdiene fra MQTT over i HS touch?

[ZoRaC]

19 timer siden, Hr Kotelett skrev:

Med raspberry pi løsningen, er det muligheter for å kjøre hstouch og, slik at en kan ha skjermen på veggen?



Mener du å kjøre HSTouch på denne RPi'en med en LCD-skjerm tilkoblet?

[Hr Kotelett]

Ja, tenkte å ha HStouch på den skjermen, at det er nok kapasitet f.eks på rpi'en til å ha en hstouch klient kjørende.

[Gizmo]

Dette må jo være the easy way? https://www.intin.no/produkt/hanconnect-ams-leser/
